Редактор Плат
Широкі можливості трасування
DipTrace PCB Layout — професійне середовище проєктування плат на основі заданих обмежень для інженерних команд, які розробляють багатошарові плати з високою щільністю розміщення, високошвидкісними та змішаними сигналами. Система правил проєктування ґрунтується на класах кіл, зазорах між класами й налаштуваннях окремих типів об’єктів для кожного класу та шару. DRC у реальному часі перевіряє кожну дію на відповідність цим правилам до її застосування до плати. Інтерактивне трасування з розсуванням провідників, інтерактивне редагування, трасування диференційних пар із допусками за фазою та довжиною, вирівнювання довжин і топологічний автотрасувальник охоплюють увесь процес трасування. Водночас для провідників, ліній передавання, диференційних пар і планарних котушок індуктивності розраховуються електричні та фізичні параметри. Структура шарів, стилі перехідних отворів, глухі та приховані перехідні отвори задаються для кожного проєкту. Плати перевіряються на відповідність вихідній схемі, переглядаються в 3D з апаратним прискоренням, експортуються до механічної САПР і передаються у виробництво у форматах Gerber X2, ODB++ та IPC-2581C.
Можливості редактора друкованих плат
Продумана структура проєкту
DipTrace — єдине середовище з прямим перетворенням схеми на плату, оновленням за схемою або списком з’єднань, перенесенням змін із плати назад на схему, а також перехресним підсвічуванням і виділенням у реальному часі. Кола об’єднуються в класи з індивідуальними налаштуваннями та правилами між класами. Наскрізні, глухі й приховані перехідні отвори організовано в стилі.
Розміщення компонентів
Компоненти можна розміщувати вручну — простим перетягуванням, за допомогою функцій «Розміщення за списком» і «Перехресне виділення зі схеми» — або автоматично, відповідно до користувацьких налаштувань і з оптимізацією довжини провідників. Для найкращого результату поєднуйте всі доступні способи розміщення.
Інтерактивне трасування
Трасування з розсуванням провідників під кутами 90°/45° або довільними кутами, з дугами та кривими, кількома режимами прокладання й редагування, автоматичним розміщенням перехідних отворів і зміною параметрів провідників під час роботи. Трасування дотримується правил класів кіл і правил між класами. Заливка міддю з урахуванням геометрії об’єктів, налаштовуване прошивання плати й екранування перехідними отворами, краплеподібні розширення для контактних майданчиків, перехідних отворів, ділянок зміни ширини провідників і Т-подібних з’єднань.
Інтерактивне редагування
Переміщуйте провідники, перехідні отвори, компоненти, контактні майданчики, монтажні отвори, фігури або контур плати — навколишні провідники й перехідні отвори автоматично звільняють місце. Редаговані провідники огинають контактні майданчики та заборонені області, а зайві ділянки видаляються під час повторного трасування. Під час редагування правила проєктування дотримуються безперервно; якщо це неможливо, об’єкти повертаються в останнє положення без порушень.
Продумана структура проєкту
DipTrace — єдине середовище з прямим перетворенням схеми на плату, оновленням за схемою або списком з’єднань, перенесенням змін із плати назад на схему, а також перехресним підсвічуванням і виділенням у реальному часі. Кола об’єднуються в класи з індивідуальними налаштуваннями та правилами між класами. Наскрізні, глухі й приховані перехідні отвори організовано в стилі.
Розміщення компонентів
Компоненти можна розміщувати вручну — простим перетягуванням, за допомогою функцій «Розміщення за списком» і «Перехресне виділення зі схеми» — або автоматично, відповідно до користувацьких налаштувань і з оптимізацією довжини провідників. Для найкращого результату поєднуйте всі доступні способи розміщення.
Інтерактивне трасування
Трасування з розсуванням провідників під кутами 90°/45° або довільними кутами, з дугами та кривими, кількома режимами прокладання й редагування, автоматичним розміщенням перехідних отворів і зміною параметрів провідників під час роботи. Трасування дотримується правил класів кіл і правил між класами. Заливка міддю з урахуванням геометрії об’єктів, налаштовуване прошивання плати й екранування перехідними отворами, краплеподібні розширення для контактних майданчиків, перехідних отворів, ділянок зміни ширини провідників і Т-подібних з’єднань.
Інтерактивне редагування
Переміщуйте провідники, перехідні отвори, компоненти, контактні майданчики, монтажні отвори, фігури або контур плати — навколишні провідники й перехідні отвори автоматично звільняють місце. Редаговані провідники огинають контактні майданчики та заборонені області, а зайві ділянки видаляються під час повторного трасування. Під час редагування правила проєктування дотримуються безперервно; якщо це неможливо, об’єкти повертаються в останнє положення без порушень.

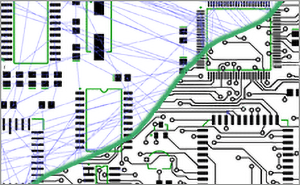

Високошвидкісний автотрасувальник
Висококласний топологічний автотрасувальник DipTrace з розширеними налаштуваннями дає змогу трасувати як складні багатошарові плати, так і прості одношарові плати з дротяними перемичками. Інтерфейс DSN/SES забезпечує підтримку зовнішніх трасувальників (Specctra, Electra, Topor тощо).
Високошвидкісні сигнали й диференційні пари
Широкі можливості вирівнювання довжин — таблиця порівняння довжин у реальному часі, правила DRC для допусків за довжиною та інструмент розміщення меандрів — дають змогу забезпечити потрібні часові характеристики високошвидкісних кіл і шин. Диференційні пари з розширеними параметрами фази й довжини легко трасувати в режимі одночасного прокладання двох провідників або по одному провіднику. Інструмент налаштування фази дає змогу швидко й точно коригувати фазові зсуви. Під час розрахунку довжини високошвидкісного кола або фази диференційної пари програма враховує структуру шарів плати та дротяні з’єднання всередині корпусів компонентів.
Розширена перевірка проєкту
DipTrace надає середовище для проєктування без помилок. DRC перевіряє зазори між об’єктами проєкту, обмеження розмірів, а також обмеження фази й довжини диференційних пар. Правила задаються за типами об’єктів, шарами, класами кіл і налаштуваннями між класами. DRC у реальному часі перевіряє кожну дію та показує помилки до їх виникнення. Перевірка зв’язності кіл гарантує правильне трасування всіх кіл і повідомляє про розриви та об’єднані кола. Порівняння зі схемою дає змогу виявити відмінності між платою та вихідною принциповою схемою.
Високошвидкісний автотрасувальник
Висококласний топологічний автотрасувальник DipTrace з розширеними налаштуваннями дає змогу трасувати як складні багатошарові плати, так і прості одношарові плати з дротяними перемичками. Інтерфейс DSN/SES забезпечує підтримку зовнішніх трасувальників (Specctra, Electra, Topor тощо).
Високошвидкісні сигнали й диференційні пари
Широкі можливості вирівнювання довжин — таблиця порівняння довжин у реальному часі, правила DRC для допусків за довжиною та інструмент розміщення меандрів — дають змогу забезпечити потрібні часові характеристики високошвидкісних кіл і шин. Диференційні пари з розширеними параметрами фази й довжини легко трасувати в режимі одночасного прокладання двох провідників або по одному провіднику. Інструмент налаштування фази дає змогу швидко й точно коригувати фазові зсуви. Під час розрахунку довжини високошвидкісного кола або фази диференційної пари програма враховує структуру шарів плати та дротяні з’єднання всередині корпусів компонентів.
Розширена перевірка проєкту
DipTrace надає середовище для проєктування без помилок. DRC перевіряє зазори між об’єктами проєкту, обмеження розмірів, а також обмеження фази й довжини диференційних пар. Правила задаються за типами об’єктів, шарами, класами кіл і налаштуваннями між класами. DRC у реальному часі перевіряє кожну дію та показує помилки до їх виникнення. Перевірка зв’язності кіл гарантує правильне трасування всіх кіл і повідомляє про розриви та об’єднані кола. Порівняння зі схемою дає змогу виявити відмінності між платою та вихідною принциповою схемою.
Багатопотокова обробка
Заливка міддю, перевірка правил проєктування та перевірка зв’язності кіл виконуються в кількох потоках і масштабуються відповідно до кількості доступних ядер процесора. На багатошарових платах із високою щільністю розміщення, великими областями заливки та численними колами перевірка всієї плати залишається достатньо швидкою, щоб виконувати її постійно під час проєктування.
3D-перегляд плати й експорт STEP
Редактор друкованих плат містить 3D-перегляд у реальному часі з апаратним прискоренням. Він показує модель виготовленої друкованої плати з усіма встановленими компонентами. Плату можна обертати навколо трьох осей, наближати й віддаляти; кольори перегляду налаштовуються. Плату можна експортувати у формат STEP або VRML 2.0 для моделювання в механічній САПР. Підтримуються 3D-моделі компонентів у форматах *.wrl, *.3ds, *.step і *.iges. До комплекту програми входить понад 11 000 3D-моделей.

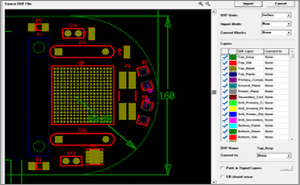

Імпорт / експорт
Обмін топологіями плат і бібліотеками у форматах Altium, OrCAD, PADS, P-CAD, Eagle, KiCad та DXF. Імпорт списків з’єднань у форматах Accel, Allegro, Mentor, PADS, P-CAD, KiCad, Protel і Tango, а також проєктів у форматах ODB++ та PADS VX ASCII.
Багатопотокова обробка
Заливка міддю, перевірка правил проєктування та перевірка зв’язності кіл виконуються в кількох потоках і масштабуються відповідно до кількості доступних ядер процесора. На багатошарових платах із високою щільністю розміщення, великими областями заливки та численними колами перевірка всієї плати залишається достатньо швидкою, щоб виконувати її постійно під час проєктування.
3D-перегляд плати й експорт STEP
Редактор друкованих плат містить 3D-перегляд у реальному часі з апаратним прискоренням. Він показує модель виготовленої друкованої плати з усіма встановленими компонентами. Плату можна обертати навколо трьох осей, наближати й віддаляти; кольори перегляду налаштовуються. Плату можна експортувати у формат STEP або VRML 2.0 для моделювання в механічній САПР. Підтримуються 3D-моделі компонентів у форматах *.wrl, *.3ds, *.step і *.iges. До комплекту програми входить понад 11 000 3D-моделей.
Імпорт / експорт
Обмін топологіями плат і бібліотеками у форматах Altium, OrCAD, PADS, P-CAD, Eagle, KiCad та DXF. Імпорт списків з’єднань у форматах Accel, Allegro, Mentor, PADS, P-CAD, KiCad, Protel і Tango, а також проєктів у форматах ODB++ та PADS VX ASCII.
Власний XML-формат для роботи з Git
Проєкти зберігаються у власному текстовому форматі XML, придатному для Git, Mercurial та інших зовнішніх систем контролю версій. Дані заливки міддю записуються у стисненому вигляді або як звичайний текст. Керування версіями забезпечує репозиторій, а не DipTrace.
Підготовка даних для виробництва
Gerber RS-274X і Gerber X2, Excellon N/C Drill, ODB++, IPC-2581C, списки з’єднань IPC-D-356A, дані для встановлення компонентів (Pick and Place), переліки компонентів (BOM) і DXF. Експорт векторних шрифтів і шрифтів TrueType. Підтримка виготовлення плат методом фрезерування. DipTrace входить до списку партнерів-розробників ODB++Design.
Власний XML-формат для роботи з Git
Проєкти зберігаються у власному текстовому форматі XML, придатному для Git, Mercurial та інших зовнішніх систем контролю версій. Дані заливки міддю записуються у стисненому вигляді або як звичайний текст. Керування версіями забезпечує репозиторій, а не DipTrace.
Підготовка даних для виробництва
Gerber RS-274X і Gerber X2, Excellon N/C Drill, ODB++, IPC-2581C, списки з’єднань IPC-D-356A, дані для встановлення компонентів (Pick and Place), переліки компонентів (BOM) і DXF. Експорт векторних шрифтів і шрифтів TrueType. Підтримка виготовлення плат методом фрезерування. DipTrace входить до списку партнерів-розробників ODB++Design.
