PCB Layout

Gelişmiş Çizim Yeteneği

PCB Layout baskı devre tasarımı için farksal çift desteğine sahip akıllı elle çizim, şekil tabanlı otomatik çizici, gelişmiş denetim ve geniş ithal/ihraç yeteneklerine sahip üst düzey bir mühendislik aracıdır. Tasarım gereklilikleri; bağlantı sınıfları, sınıflar arası kurallar ve her sınıf veya katman için obje tiplerine göre detaylı ayarlar ile belirlenir. DipTrace hataları tasarım esnasında tespit eden gerçek zamanlı DRC özelliğine sahiptir. PCB tasarımının 3D önizlemesi yapılabilir ve mekanik CAD modellemesi için ihraç edilebilir. Derinlemeseine detaylandırmaya sahip tasarım kuralları denetimi (DRC), bağlantı iletkenliği denetimi ve kaynak şema dosyası ile karşılaştırma son ürün için en üst düzey kaliteyi sağlar.

Gelişmiş Çizim Yeteneği

PCB Layout
şu özellikleri sağlar

Go Bottom
Akıllı Proje Yapısı

Akıllı Proje Yapısı

DipTrace şemayı doğrudan PCB'ye aktarma, PCB'yi şemaya göre güncelleme ve geri özellik aktarımına sakip tek bir tasarım ortamıdır. Bağlantılar özel ayarlanabilen ve sınıflar arası kurallara sahip bağlantı sınıflarına ayrılmıştır. Delikli, kör ve gömülü vialar Via Stilleri ile düzenlenir.

Yerleştirme Özelliği

Yerleştirme Özelliği

Elemanlar sürükle-bırak ve "Listeden Yerleştir" özellikleri ile kolayca elle yerleştirilebilir veya özel ayarlara ve iyileştirilmiş yol uzunluklarına göre otomatik olarak yerleştirilebilir. Mükemmel sonuç için tüm yerleştirme yöntemlerini kullanınız.

Elle Çizim

Elle Çizim

Sabit açılı ve serbest açılı yollar, yaylar ve eğriler, çeşitli çizim modları, yol parçası gerometrileri, katmanlar ve diğer parametreler. Dolgu önceliği ve otomatikleştirilmiş ayarlara sahip akıllı şekil tabanlı bakır dolgu sistemi. BGA, SOIC ve QUAD kılıflar için otomatik fanout.

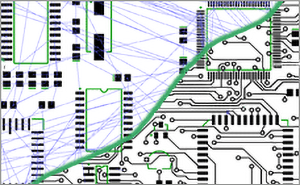

Yüksek Hızlı Otomatik Çizici

Yüksek Hızlı Otomatik Çizici

DipTrace, basit tek katmanlı plaketleri atlamalarla çizdiÄŸi gibi, karmaşık çok katmanlı plaketleri de çizebilen geliÅŸmiÅŸ ayarlara sahip üst sınıf ÅŸekil tabanlı bir otomatik çiziciye sahiptir. DSN/SES arabirimi ile harici otomatik çiziciler (Specctra, Electra, Topor vs.) için destek sunar.

Go Bottom
High-speed and Differential Signaling

Yüksek Hızlı ve Farksal Sinyaller

Kapsamlı uzunluk eşleştirme yeteneği, gerçek zamanlı uzunluk karşılaştırma tablosu, DRC uzunluk tolerans kuralları ve kıvrım yerleştirme aracı DipTrace kullanıcılarına yüksek hızlı bağlantı ve bus’lar için doğru zamanlamayı elde etme imkanı sunar. Gelişmiş faz ve uzunluk parametrelerine, tekli ve çiftli çizim modlarına ve kolay çizim özelliklerine sahip farksal çiftler. Faz ayarlama aracı, faz kaymalarını hassas ve hızlı düzeltmeyi sağlar. Program yüksek hızlı bağlantıların uzunluklarını ve farksal çiftlerin fazlarını hesaplarken katman yığını (layer stackup) ve bağlama tellerini (bonding wires) de dikkate alır.

Gelişmiş Denetim Özellikleri

Gelişmiş Denetim Özellikleri

DipTrace hatasız bir tasarım ortamı sunar. DRC objeler arasındaki mesafeleri, boyut sınırlarını farksal çift faz/uzunluk kısıtlamalarını denetler. Denetim kuralları obje tipleri, katmanlar, bağlantı sınıfları ve sınıflar arası ayarlarla tanımlanabilir. Gerçek zamanlı DRC tasarım esnasında yapılan işlemleri denetler ve işlem tamamlanmadan hataları gösterir. Bağlantı İletkenlik Denetimi, tüm bağlantıların doğru olarak çizilip çizilmediğini denetler, kopuk ve birleşmiş bağlantıları rapor eder. Şemayla Karşılaştırma PCB tasarımını kaynak şema dosyasına göre denetler ve aradaki farkları tespit eder.

3D PCB Önizleme & STEP İhracı

3D PCB Önizleme & STEP İhracı

PCB Layout donanım hızlandırmasına sahip gerçek zamanlı 3D önizleme özelliği barındırır. 3D önizleme, üretimi tamamlanmış plaketin tüm elemanları yerleştirilmiş şekilde bir modelini gösterir. Plaketi 3 eksende döndürebilir, yaklaştırıp uzaklaştırabilir ve önizleme renklerini değiştirilebilirsiniz. Tasarım mekanik CAD modellemesi için STEP ve WRML 2.0 formatına ihraç edilebilir. 3D özellği *.wrl ve *.3ds, *.step ve *. iges eleman modellerini destekler. 7500'den fazla 3D model ücretsiz olarak indirilebilir.

Go Bottom

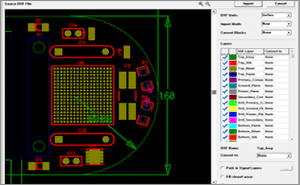

İthal / İhraç

İthal / İhraç

DXF, Eagle, P-CAD, Altium, PADS ve OrCAD ile PCB ve kütüphane alışverişi. Accel, Allegro, Mentor, PADS, P-CAD, Protel ve Tango formatlarından netlist ithali.

İmalat Çıktıları

İmalat Çıktıları

RS-274X Gerber, Excellon N/C Drill, ODB++, Gerber X2, IPC-D- 356A Netlisti, Pick and Place ve DXF formatlarına dosya ihraç edebilir. Vector ve TrueType yazı tipleri ihracını, frezeleme (milling) yöntemini destekler.
